Поверхностный монтаж

ООО НПК «Радарсервис» предоставляет услуги по сборке и монтажу печатных плат по технологии поверхностного монтажа. Цех автоматического монтажа оснащен самым современным оборудованием.

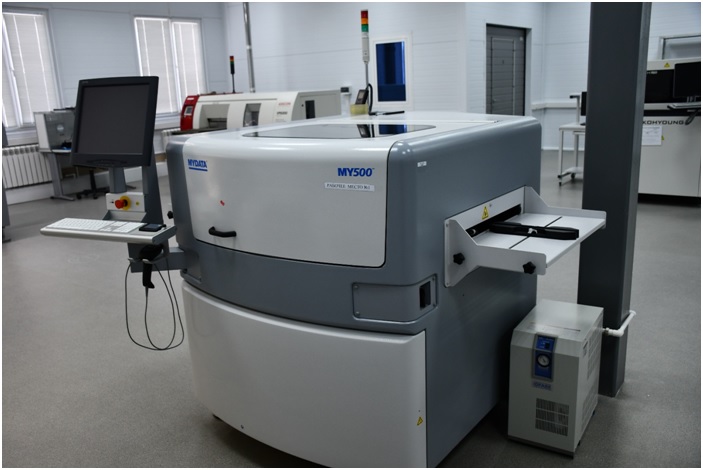

MYDATA MY500

Для автоматического нанесения паяльной пасты на печатные платы используется принтер MYDATA MY500. Нанесение пасты осуществляется методом каплеструйной печати, то есть без использования трафаретов.

• высокая точность и повторяемость нанесения;
• высокая скорость нанесения;
• полностью программное управление;
• оптимальное кол-во нанесения пасты для каждого компонента;
• высокая гибкость и кратчайшее время переналадки.

• производительность 5000 точек/с или 30 000 комп./ч;
• точность нанесения пасты 80 мкм;
• мин.диаметр дозы пасты 0,33 мм;
• макс. диаметр дозы пасты 0,47 мм;
• макс. размер платы 508х508 мм;
• мин. размер платы 70х50 мм;
• данные CAD, Gerber.

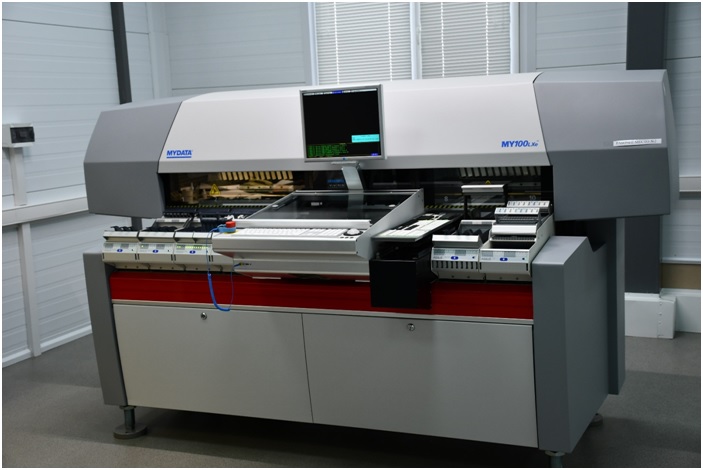

MY100LXe

Монтаж РЭ на печатные платы осуществляется с помощью высокоточного и высокоскоростного автомата установки компонентов MY100 LXe.

MY100 LXe позволяет в автоматическом режиме монтировать широкий спектр компонентов, отличается малым временем переналадки с изделия на изделие за счет уникальной концепции питателей.

Используя механическое и видеоцентрирование, возможна установка чип-компонентов размером от 0,6х0,3 мм, микросхем в различных корпусах с шагом выводов от 0,4 мм. Толщина платы – 0,5 мм – 4 мм.

Технические характеристики машины:

• производительность MY100 LXe 16000 комп./ч.;
• точность (X, Y, Theta) для чипов 95 мкм, 2,6°;
• точность (X, Y, Theta) для компонентов с малым шагом выводов 35 мкм, 0,09°.

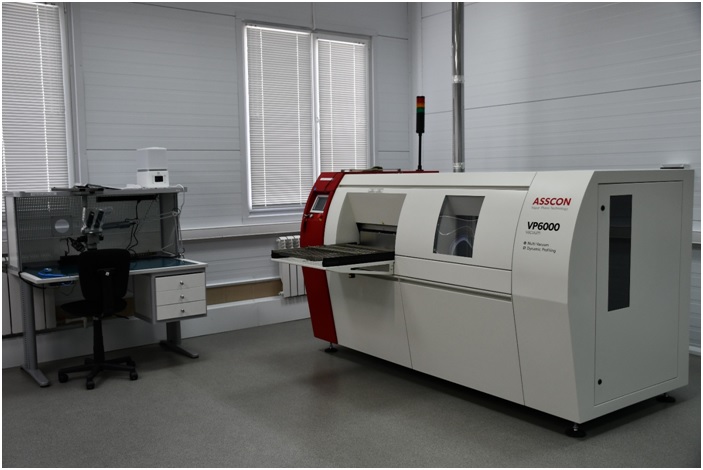

VP6000

Оплавление паяльной пасты на печатных платах происходит в системе мультивакуумной парофазной пайки VP6000.

Пайка происходит в инертной среде без доступа кислорода. Использование данной системы исключает возможность перегрева компонентов. Настраиваемый уровень вакуума позволяет получить идеальные паяные соединения без пустот.
